在電機的廣闊領域中，普通電機、步進電機、伺服電機、舵機等都有著獨特的地位，它們大多屬于直流微電機，也是我們?cè)谌粘９ぷ骱蜕钪薪?jīng)常接觸到的類型。電動機，這個被大家熟知的 “馬達”，是依據電磁感應定律來實現電磁能變換與傳送的電磁感應設備，在電路中以字母 “M”（舊規范用 “D”）表示，其關鍵作用就是產生驅動扭矩，為各種電器和機器提供動力源，而發電機則用字母 “G” 表示。

普通電機

普通電機是我們最為熟悉的一類，在電動玩具、刮胡刀等眾多設備中都有它的身影，常見的是直流有刷電機。這種電機有其鮮明的特點，轉速往往容易過快且扭力較小。從結構上看，它一般只有兩個引腳，連接電池正負極時電機就會轉動，當電池正負極反接引腳，電機則反向轉動，原理簡單易懂。就像我們上海上力防爆電機在分析簡單動力需求場景時，這種電機的工作模式就像一個基礎的機械驅動單元，能滿足一些對扭矩和轉速要求不高的應用，但在復雜工況下就顯得有些力不從心了。

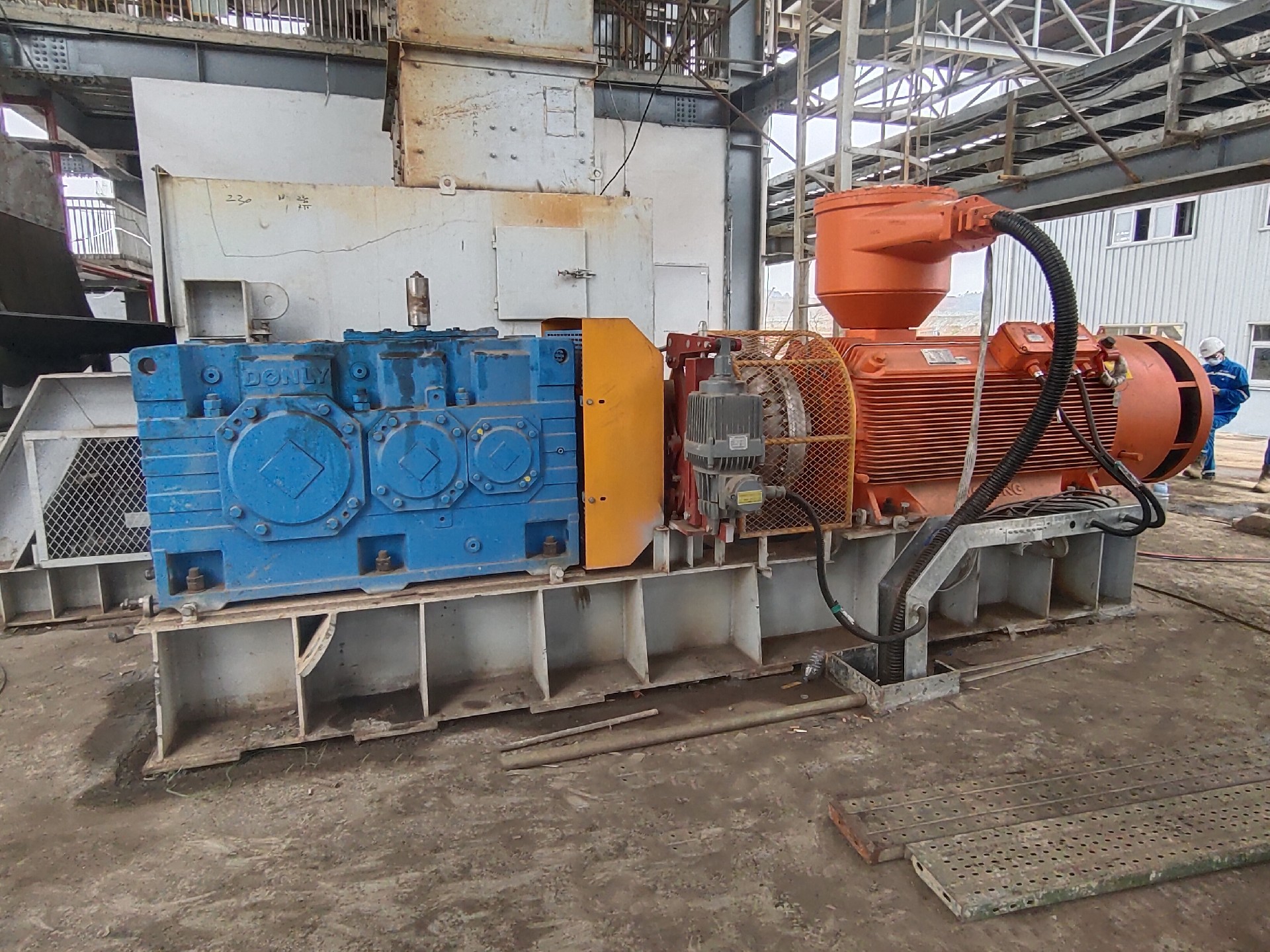

減速電機

減速電機其實是普通電機與減速箱的有機結合。它通過這種巧妙的設計，降低了轉速，同時增加了扭力。這一改進極大地拓展了普通電機的使用范圍。比如在一些需要低轉速大扭矩的小型機械設備中，減速電機就能發揮出很好的作用。我們上海上力防爆電機在研究電機應用拓展時，發現這種組合方式是一種很實用的工程思路，讓原本功能有限的普通電機能夠適應更多類型的工作場景。

步進電機

概述

步進電機是一種極為特殊且重要的電機類型，它是將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制元件。在不超載的情況下，它的轉速和停止位置僅僅取決于脈沖信號的頻率和脈沖數，完全不受負載變化的影響。當步進驅動器接收到一個脈沖信號時，會驅動步進電機按設定方向轉動一個固定角度，即 “步距角”，電機以這種固定角度逐步旋轉。通過控制脈沖個數可精準控制角位移量，實現準確定位；控制脈沖頻率則能控制電機轉動速度和加速度，達到調速目的。在機電一體化領域，它是關鍵產品之一。隨著微電子和計算機技術的發展，其驅動器性能不斷提高，步進電機的需求量也日益增長。我們上海上力防爆電機在參與一些自動化控制系統項目時，深刻體會到步進電機在開環控制系統中的獨特優勢，尤其是對于需要高精度定位的應用場景，它的價值不可小覷。

工作原理

步進電機在工業自動化中廣泛應用，是實現精確運動控制的常用控制電機。其控制方式分為模擬控制和數字控制兩類。模擬控制利用模擬電壓、電流等信號操控電機運動，而數字控制則通過高電平、低電平之類的數字信號來實現。步進電機驅動器作為控制步進電機的關鍵裝置，依據輸入的控制信號為電機提供所需電流和電壓，從而實現對轉速和力矩的控制，并達到精確的轉速調節。這一系列的原理和控制機制就像一套精密的協同系統，我們上海上力防爆電機在研發相關技術時，深刻認識到每個環節的精確性對于電機性能的重要性。

調試方法

1. 初始化參數
   在接線前，初始化參數至關重要。在控制卡上，要選好控制方式，將 PID 參數清零，讓控制卡上電時默認使能信號關閉，并保存此狀態，確保再次上電時不變。在步進電機上，需設置控制方式、使能由外部控制、編碼器信號輸出的齒輪比以及控制信號與電機轉速的比例關系。例如，一般建議使步進電機工作中的最大設計轉速對應 9V 的控制電壓，像 UIMOTION 這種設置 1V 電壓對應轉速且出廠值為 500 的情況，如果電機只在 1000 轉以下工作，可將參數設為 111。這就像是為電機的運行設定一套專屬的規則，我們上海上力防爆電機在為客戶提供技術支持時，也會強調參數初始化對于電機穩定運行的重要意義。

2. 接線
   控制卡斷電后，連接控制卡與步進電機之間的信號線，其中控制卡的模擬量輸出線、使能信號線、步進電機輸出的編碼器信號線是必須連接的。復查無誤后，電機、控制卡（和 PC）上電。此時電機應靜止且可輕松用外力轉動，若不是這樣，需檢查使能信號的設置與接線。轉動電機時，檢查控制卡能否正確檢測電機位置變化，否則要檢查編碼器信號的接線和設置。對于閉環控制系統，反饋信號方向的正確性至關重要，否則可能導致嚴重后果，這是整個調試過程中的關鍵環節，就像搭建一座橋梁，每個連接點都必須穩固準確，我們上海上力防爆電機在實際操作中也會反復確認這些關鍵步驟。

3. 打開使能信號測試 “零漂”
   通過控制卡打開步進電機的使能信號，電機應以較低速度轉動，這就是 “零漂” 現象。一般控制卡都有抑制零漂的指令或參數，使用它們來檢查電機轉速和方向是否可控制。若無法控制，要檢查模擬量接線及控制方式的參數設置，同時確認正數使電機正轉且編碼器計數增加、負數使電機反轉且編碼器計數減小。不過，如果電機帶有負載且行程有限，不建議采用這種方式，因?yàn)檫@可能會對電機和負載造成不必要的沖擊，我們上海上力防爆電機在指導用戶調試時會特別提醒這一點。

4. 測試與抑制零漂
   測試時，電壓建議控制在 1V 以下。若電機轉動方向不一致，可修改控制卡或電機上的參數使其一致。在閉環控制過程中，零漂會影響控制效果，所以要使用控制卡或步進電機上的抑制零漂參數仔細調整，使電機轉速趨近于零。由于零漂具有一定隨機性，不必強求轉速絕對為零。這就像是在調整一個精密儀器的平衡，需要耐心和細致，我們上海上力防爆電機在處理這類問題時積累了豐富的經驗。

5. 建立閉環控制
   再次通過控制卡放開步進電機使能信號，在控制卡上輸入一個較小比例增益（具體大小需憑經驗，不放心可輸入允許最小值），然后打開控制卡和步進電機的使能信號，此時電機應能大致按照運動指令動作。這一步是讓電機從簡單的開環控制向更精準的閉環控制過渡，我們上海上力防爆電機在優化電機控制系統時，深知這一環節對于提升電機性能的關鍵作用。

6. 調整閉環參數
   最后要細調控制參數，確保電機按照控制卡指令精確運動。這部分工作非常依賴經驗，步進電機驅動技術自 20 世紀 80 年代以來發展迅速，隨著智能化、多功能化趨勢，其控制和驅動技術不斷進步，而步進電機驅動器參數設定是實現良好驅動的關鍵，只有正確設置才能發揮最佳性能。我們上海上力防爆電機在這方面持續投入研發，為客戶提供最優化的電機驅動解決方案。

舵機

舵機主要由外殼、電路板、無核心馬達、齒輪與位置檢測器構成。其工作原理是接收機發出訊號給舵機，經電路板上的 IC 判斷轉動方向，驅動無核心馬達轉動，再通過減速齒輪將動力傳至擺臂，同時位置檢測器送回訊號判斷是否到達定位。這里的位置檢測器實際上是可變電阻，舵機轉動時電阻值改變，通過檢測電阻值就能知道轉動角度。舵機廠商提供的規格資料通常包括外形尺寸 (mm)、扭力 (kg/cm)、速度 (秒 / 60°)、測試電壓 (V) 及重量 (g) 等基本信息。扭力單位 kg/cm 體現的是在擺臂長度 1 公分處能吊起物體的重量，這涉及力臂概念，擺臂越長，扭力越小。速度單位 sec/60° 表示舵機轉動 60° 所需時間。我們上海上力防爆電機在研究舵機應用場景時，發現這些參數對于精確選擇和使用舵機非常關鍵，比如在一些需要精確角度控制和特定扭矩的機械臂或轉向系統中，舵機的這些特性就決定了它是否能勝任工作。

變頻電機與普通電機的區別與優缺點

區別

1. 散熱系統
   變頻電機和普通電機在散熱系統上存在明顯差別。變頻電機可在其調速范圍內隨意調速而不會損壞，而一般國產普通電機大多只能在 AC380V/50HZ 的條件下運行，雖然普通電機能在一定范圍內降頻或升頻使用，但范圍過大就會發熱甚至燒壞。例如普通風機內散熱風扇跟風機機芯用同一條線，變頻風機中二者是分開的，所以普通風機變頻過低時可能因過熱而燒毀。這就像不同的散熱設計決定了它們對不同工況的適應能力，我們上海上力防爆電機在設計和改進電機散熱系統時，會充分考慮到這些因素，以提高電機的穩定性和可靠性。

2. 絕緣等級
   變頻電機由于要承受高頻磁場，其絕緣等級比普通電機高。原則上普通電機不能用變頻器驅動，但在實際中，為節約資金，很多需要調速的場合會用普通電機代替變頻電機，不過普通電機調速精度不高，這種情況在風機、水泵的節能改造中較為常見。在用普通電機代替變頻電機時，要盡量降低變頻器的載波頻率，以減少高頻對電機絕緣的損壞。這體現了不同電機在絕緣性能和應用場景適應性上的差異，我們上海上力防爆電機在生產和推薦電機產品時，會根據用戶實際的調速需求和使用環境來選擇合適的電機類型，避免因絕緣問題導致電機故障。

3. 槽絕緣
   變頻電機加強了槽絕緣，不僅絕緣材料更好，而且槽絕緣的厚度也增加了，以此提高承受高頻電壓的水平。這就像給電機穿上了更堅固的 “絕緣鎧甲”，增強了其在高頻電壓環境下的耐受性，我們上海上力防爆電機在制造變頻電機時，會嚴格把控槽絕緣的質量，確保電機能在復雜的電氣環境中穩定運行。

4. 電磁負荷
   普通電機工作點基本在磁飽和拐點，用作變頻時易飽和，產生較高的激磁電流，而變頻電機在設計時增大了電磁負荷，使磁路不易飽和。這是二者在電磁設計上的重要區別，我們上海上力防爆電機在研發過程中，針對不同電機的應用場景，優化電磁負荷設計，以滿足不同用戶對于電機性能的要求。

優缺點

1. 普通電機
   普通電機的優點在于發展時間長、技術成熟，結構簡單便于維修，價格親民，功能雖少但故障率低，維修費用也少。然而，它的缺點是在變頻過低時使用可能會因過熱而燒毀，相比之下，變頻電機更能適應如電壓不穩等運轉中的突發狀況。我們上海上力防爆電機在評估用戶對成本和穩定性的需求時，會綜合考慮這些因素，為用戶提供合適的建議。

2. 變頻電機
   變頻電機的優點是配備了變頻調速器，且是專門為變頻調速設計的電機，在設計時考慮了能適應較寬的工作頻率范圍，以減少功耗、提高效率。不過，它也有缺點，增大的電磁負荷可能導致在某些情況下出現飽和問題，這是在設計和使用中需要注意的。我們上海上力防爆電機在生產變頻電機時，會通過優化設計盡量減少這些問題對電機性能的影響，同時在產品說明中向用戶詳細解釋這些特點，幫助用戶更好地使用電機。
